2 Wichtige Begriffe

Die folgenden Begriffe tauchen im gesamten Handbuch und im Programm immer wieder auf. Die Abbildungen zeigen, wie die Objekte in VP-Info dargestellt werden.

2.1 Das Grundnetz

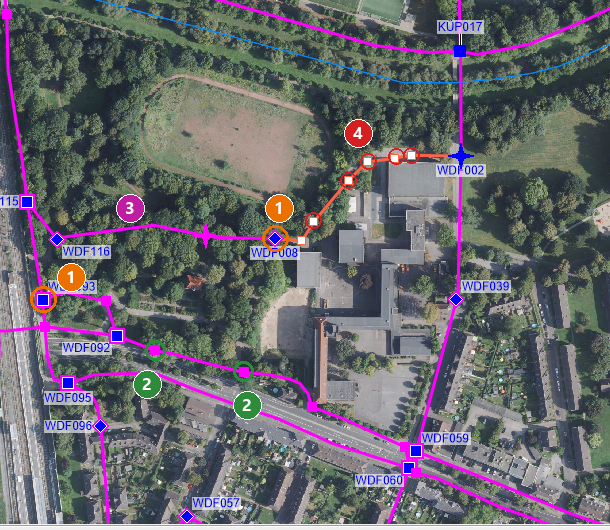

Grundnetz in der Grundnetzbearbeitung: Knoten (1), Wegepunkte (2), Verbindungen (3) und Stützpunkte einer ausgewählten Verbindung (4)

Abbildung 4: Grundnetz in der Grundnetzbearbeitung: Knoten (1), Wegepunkte (2), Verbindungen (3) und Stützpunkte einer ausgewählten Verbindung (4)

Begriff	Erklärung
Grundnetz	Das in VP-Info erfasste Wegenetz aus Wegepunkten, Knoten und Verbindungen. Es ist die Grundlage für alle Zielstrecken und Routen.
Wegepunkt	Anfangs- oder Endpunkt einer Verbindung. Er hat eine geografische Lage und optional eine Höhe, aber keine weiteren Informationen. Ein Wegepunkt kann jederzeit in einen Knoten umgewandelt werden.
Knoten	Ein Wegepunkt mit zusätzlichen Informationen, z. B. geplanten oder vorhandenen Wegweisern, Dokumentationen oder Möblierung. Ein Knoten besitzt in der Regel eine Erhebungsnummer.
Erhebungsnummer	Eindeutige Kennung eines Knotens, bestehend aus Buchstaben- und Ziffernteil, z. B. „LEV-WDF002“. Der Buchstabenteil leitet sich meist vom Kreis und der Gemeinde bzw. dem Stadtteil ab.
Verbindung	Verbindet zwei Wegepunkte oder Knoten. Verbindungen tragen Eigenschaften wie Länge, Steigung, Baulastträger, Verbindungskriterien und -kategorien.
Stützpunkt	Zwischenpunkt einer Verbindung. Mit Stützpunkten wird die Verbindung an den tatsächlichen Wege- oder Straßenverlauf angepasst; daraus berechnet VP-Info die Entfernungen.

2.2 Ziele und Zielstrecken

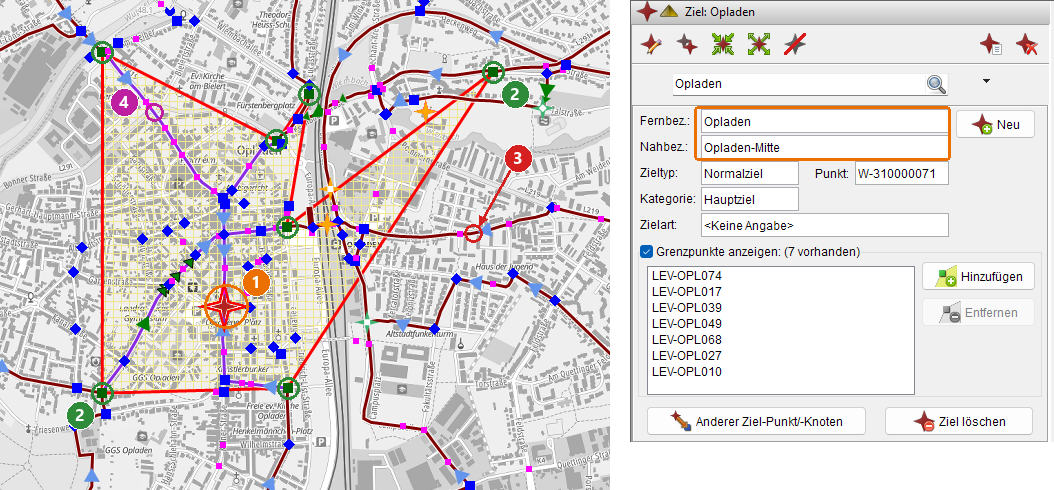

Ziel „Opladen“: Zielknoten (1), Grenzpunkte (2), Zielstrecken im Fernbereich (3, dunkelrot) und im Nahbereich (4, violett); der Zielbereich ist rot umrandet. Rechts die Fern- und Nahbezeichnung im Informationsbereich.

Abbildung 5: Ziel „Opladen“: Zielknoten (1), Grenzpunkte (2), Zielstrecken im Fernbereich (3, dunkelrot) und im Nahbereich (4, violett); der Zielbereich ist rot umrandet. Rechts die Fern- und Nahbezeichnung im Informationsbereich.

Begriff	Erklärung
Ziel	Objekt, in dem alle Angaben zu einem Ziel gespeichert sind: Zielknoten, interner Name, Hinweistexte, Kategorie, Piktogramme, Grenzpunkte.
Zielknoten	Knoten oder Wegepunkt, an dem die Entfernungsangabe des Ziels normalerweise „0“ ist – bei Ortschaften meist die Ortsmitte.
Interner Name / Zielhinweis	Der interne Name dient nur der Verwaltung. Auf dem Schild erscheint der Hinweistext (Fern- bzw. Nahbezeichnung).
Fern- und Nahbezeichnung	Außerhalb des Zielbereichs wird die Fernbezeichnung gewiesen (z. B. „Opladen“), innerhalb die Nahbezeichnung (z. B. „Opladen-Mitte“ oder „Zentrum“).
Grenzpunkte (Grenzknoten)	Knoten auf den Zielstrecken, an denen der Zielbereich beginnt. Sie legen fest, wo von der Fern- auf die Nahbezeichnung umgeschaltet wird.
Zielkomplex	Flächiges Ziel (Stadtteil, Park, Universität), das ab Erreichen des Gebiets nicht mehr gewiesen wird; die Entfernung kann sich auf die Grenzpunkte beziehen.
Zielkategorie	Wertigkeit des Ziels: Hauptziel, Unterziel oder Nebenziel. Nebenziele (außer Bahnhöfen) werden nur bis zu einer Entfernung von 5 km gewiesen.
Zielstrecke	Festgelegter Verlauf über Verbindungen des Grundnetzes vom Startknoten bis zum Zielknoten. An allen Wegweisern entlang der Strecke erscheint das Ziel.
Zielspinne	Gesamtheit aller Zielstrecken eines Ziels.
Lehnziel	Kombination zweier Ziele, z. B. Bahnhof und Ort: Solange beide Zielstrecken parallel verlaufen, erscheint das Bahnhofspiktogramm vor dem Ortsnamen; erst wo sie sich trennen, wird der Bahnhof als eigenes Ziel gewiesen.
Zielbelegung	Anzahl der Ziele, die an einem Knoten in eine Richtung gewiesen werden – unabhängig davon, ob dort schon Wegweiser geplant sind.

2.3 Routen

Begriff	Erklärung
Route	Touristische Route, Rundroute oder Themenroute ohne „konkretes“ Ziel. Routen werden nicht als Zeile auf dem Schild, sondern mit Plaketten (Routenlogos) gewiesen.
Routenabschnitt	Teil einer Route. Lange Routen werden in mehreren Abschnitten erfasst; Abschnitte außerhalb des Projektgebiets müssen nicht erfasst werden.
Befahrungsroute	Arbeitsroute ohne Wegweisung, z. B. um Katasterbögen für eine Kontrollfahrt in einer festen Reihenfolge auszudrucken.

2.4 Standorte, Pfosten und Wegweiser

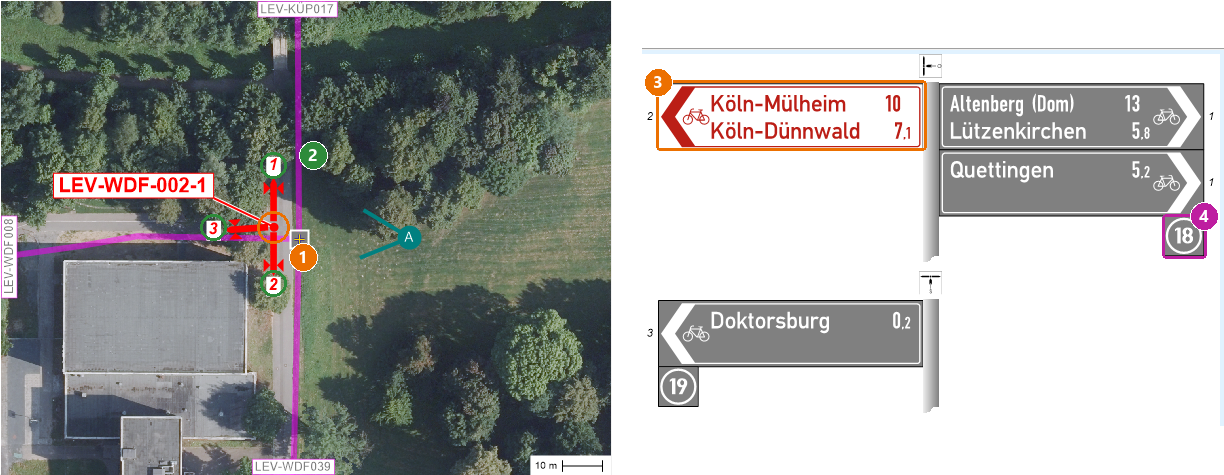

Standort LEV-WDF002: Pfosten (1) mit drei Wegweisern (2) im Katasterbild und die daraus berechneten Schilder (3) mit Plakette (4)

Abbildung 6: Standort LEV-WDF002: Pfosten (1) mit drei Wegweisern (2) im Katasterbild und die daraus berechneten Schilder (3) mit Plakette (4)

Begriff	Erklärung
Standort	Gesamtheit aller Objekte an einem Knoten: Pfosten, Wegweiser, Infotafeln, Bodenmarkierungen, Möblierung, Dokumentationen und Fotos. Er wird im Fenster Standortinformationen bearbeitet.
Pfosten	Träger der Schilder. Neben dem eigenen Rohrpfosten gelten auch vorhandene Lichtmasten, Verkehrszeichenpfosten, Geländer, Bäume oder Wände als „Pfosten“.
Pfostentyp	Art des Pfostens, z. B. „eigener, neuer Pfosten“, „eigener, vorhandener Pfosten“ oder „Lichtmast“.
Wegweiser	Alle Schilder und Plaketten einer gewiesenen Richtung an einem Pfosten.
Wegweisertyp	Bestimmt Aussehen und Inhalt der Schilder, z. B. Zwischenwegweiser, Pfeilwegweiser, Tabellenwegweiser.
Schild	Wird aus Wegweisertyp und den zu weisenden Zielen berechnet. Pro Richtung können mehrere Schilder entstehen.
Plakette	Trägt das Logo einer Route und wird meist als Einschub unter Pfeil- oder Tabellenwegweisern montiert.
Katasterbild	Kartenausschnitt des Standorts mit Pfosten, Wegweiserrichtungen, Straßennamen und Fotopositionen; Bestandteil des Katasterbogens.
Planung / Bestand / Altbestand	Planung = vorgesehener Zustand. Bestand = umgesetzte, zu wartende Wegweisung. Altbestand = ältere vorhandene Beschilderung, die ggf. demontiert wird.
