7. Standortinformationen: der wichtigste Arbeitsdialog
7. Standortinformationen: der wichtigste Arbeitsdialog
Modulhinweis: Planung. Bestand, Altbestand, Infotafeln, Bodenmarkierungen, Möblierung, Fotoarchiv und Wartungsdaten sind nur sichtbar, wenn die entsprechenden Module und Projektoptionen aktiv sind.
Der Dialog Standortinformationen ist die zentrale Maske für alles, was an einem Knoten steht oder dokumentiert wird.
Sie öffnen ihn typischerweise so:
- Knoten in der Karte oder Suche auswählen.
- Bearbeiten > Standortinformationen wählen oder die passende Schaltfläche im Informationsbereich nutzen.
- Im Dialog den richtigen Tab prüfen: Planung, Bestand, Altbestand, Infotafeln, Möblierung, Dokumentation, Verbindungen/Strecken.

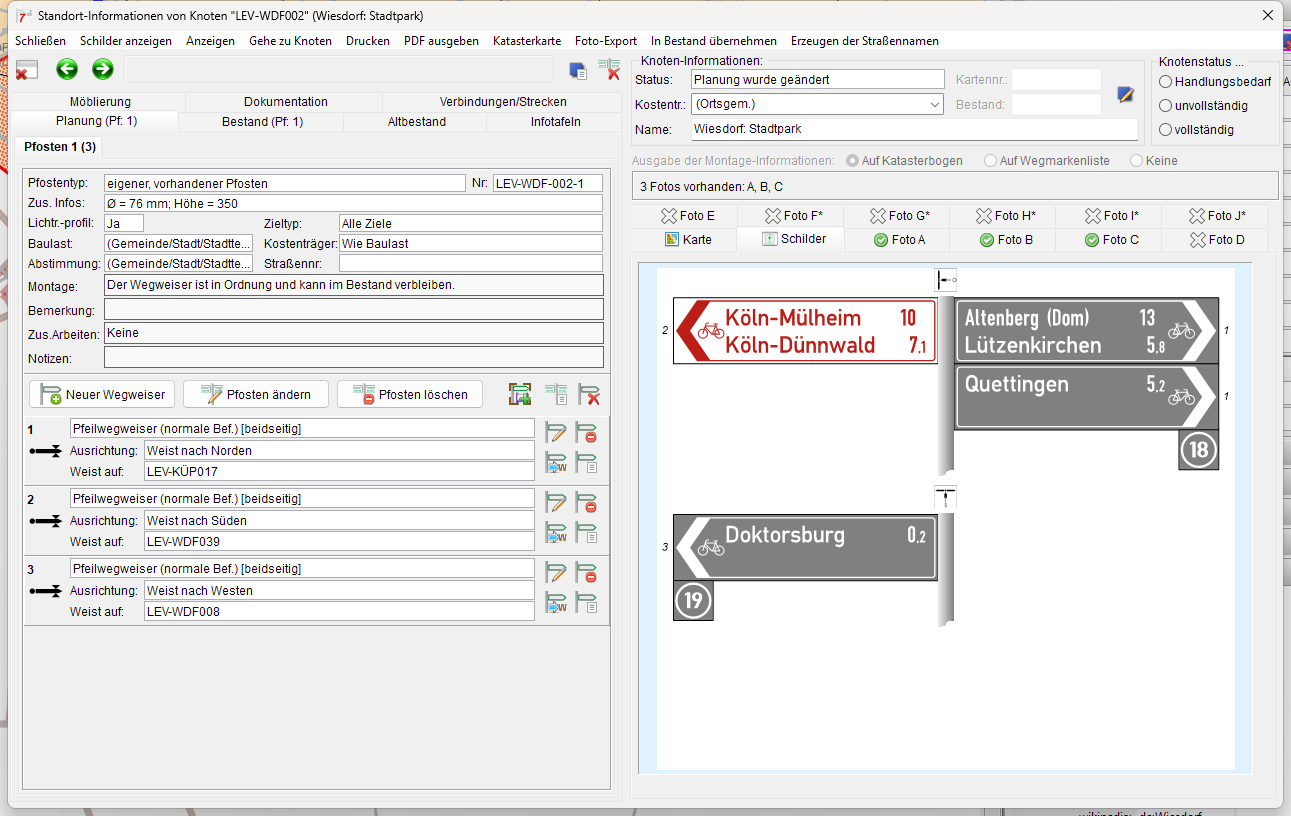

7.1 Aufbau des Standortdialogs
Der Dialog besteht aus:
- Kopfbereich mit Knotenstatus, Kostenträger, Name und Knotenstatus-Radiofeldern.
- Tabs links für Pfosten, Infotafeln, Möblierung, Dokumentation, Bestand und weitere Objektgruppen.
- Foto-/Kartenbereich rechts mit Karte, Schildervorschau und Fotos A bis J.
- Menü im Dialog für Drucken, PDF, Katasterkarte, Foto-Export, In Bestand übernehmen und Straßennamen.

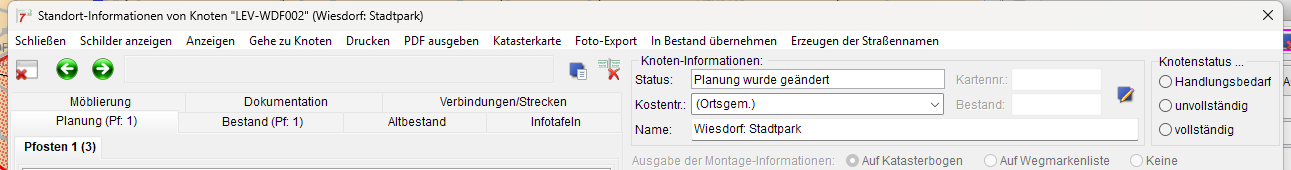

Wichtige Menüfunktionen im Standortdialog:
- Schließen: Dialog schließen.
- Schilder anzeigen: Schilder-/Vorplanungsbild anzeigen.
- Anzeigen: Aufnahmeperspektive, Knoten, Straßennamen oder Verbindungen einblenden.
- Gehe zu Knoten: zu einem angeschlossenen Nachbarknoten wechseln.
- Drucken: Katasterbogen, Demontagebogen, Vorplanungsbogen oder Erhebungsbogen für den aktuellen Knoten oder Pfosten ausgeben.
- PDF ausgeben: dieselben Ausgaben als PDF erzeugen.
- Katasterkarte: Kartenquelle und Kartenausschnitt für den Katasterbogen wählen.
- Foto-Export: Fotos des Pfostens, des Knotens oder aller Pfosten exportieren.
- In Bestand übernehmen: Planungsdaten für den Knoten in den Bestand übernehmen, wenn Wartungs-/Bestandsfunktionen erlaubt sind.
- Erzeugen der Straßennamen: Straßennamen aus verfügbaren Kartendaten bzw. Zuordnungen erzeugen.
