Modulhinweis: Planung für Standardausgaben. Bestands-, Altbestands-, Bodenmarkierungs-, Infotafel-, Möblierungs- und Knotendokumentationsbögen benötigen die jeweiligen Module; Layoutänderungen benötigen passende Rechte.

Druckdialoge in VP-Info sind Auswahl- und Filterdialoge. Sie bestimmen, welche Knoten, Objekte und Informationsarten ausgegeben werden.

Katasterbögen drucken

16.1 Katasterbögen

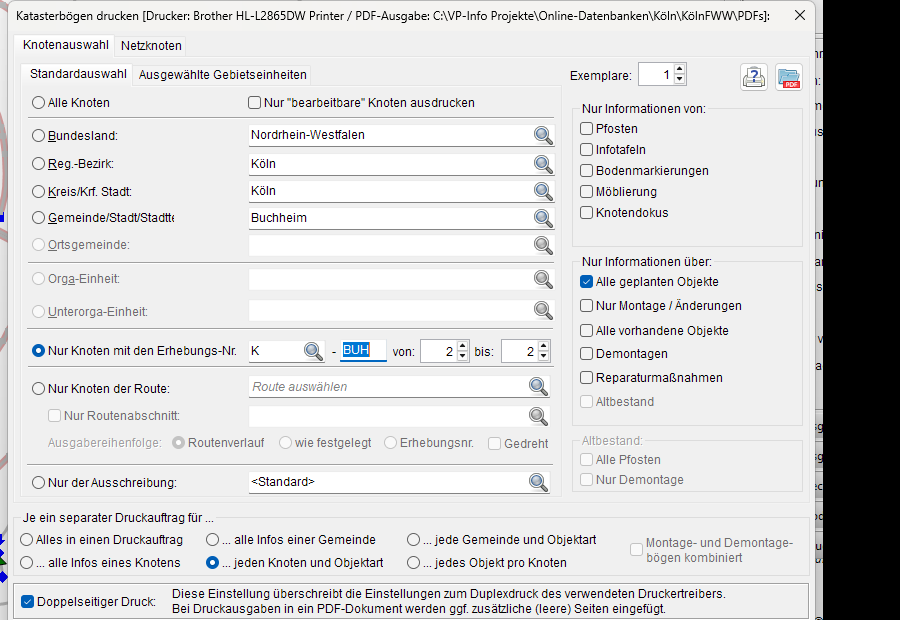

Katasterbögen sind zentrale Montage- und Prüfunterlagen. Im Druckdialog wählen Sie:

  • Gebietsauswahl: Bundesland, Regierungsbezirk, Kreis, Gemeinde/Stadt/Stadtteil, Organisationseinheiten.
  • Knotenbereich: Erhebungsnummer von/bis.
  • Route oder interne Projekt-/Auswahlstruktur.
  • Objektarten: Pfosten, Infotafeln, Bodenmarkierungen, Möblierung, Knotendokumentationen.
  • Informationsumfang: geplante Objekte, vorhandene Objekte, Demontagen, Reparaturmaßnahmen, Altbestand.
  • Aufteilung des Druckauftrags: ein Druckauftrag je Knoten, je Objektart, je Gemeinde oder gesammelt.

Praxisregel: Wählen Sie zuerst klein. Drucken Sie einen Probeknoten als PDF, prüfen Sie Layout und Inhalte und erweitern Sie danach die Auswahl.

16.2 Schilderinhalte drucken

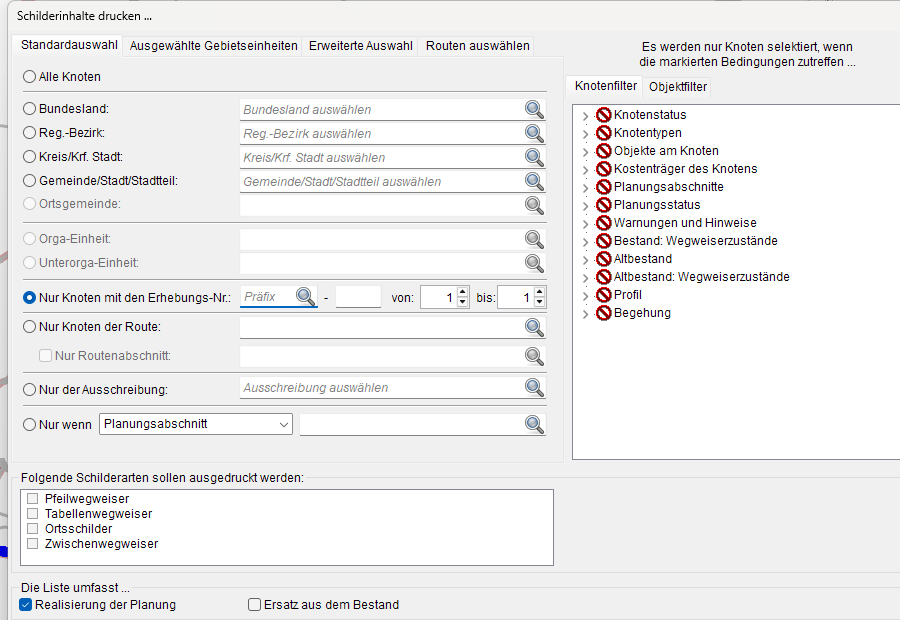

Schilderinhalte drucken

Schilderinhalte sollten erst ausgegeben werden, wenn die Inhalte erzeugt und geprüft wurden. Die Ausgabe ist besonders nützlich für Abstimmung, Kontrolle und Übergabe an Dritte.

16.3 Weitere Druckausgaben

Neben Katasterbögen und Schilderinhalten gibt es je nach Modul und Projekt weitere Ausgaben:

  • ausgewählte Knoten-Objekte,
  • Standortinfos,
  • Vorplanungskataster,
  • Demontagebögen,
  • Dokumentationsbögen,
  • Kontrollbögen,
  • Endabnahme,
  • Reparatur- und Änderungsmaßnahmen,
  • Material pro Knoten,
  • Erhebungsbögen,
  • Streckendokumentationen,
  • Bodenmarkierungs-, Infotafel-, Möblierungs- und Knotendokumentationsbögen.

Die Auswahl in diesen Dialogen folgt meistens demselben Muster: erst Gebiet oder Knotenbereich, dann Objektart, dann Status/Planungsstand, danach Ausgabeart. Wenn eine Objektart fehlt, prüfen Sie Modul, Projektoption und ob die Objektart im gewählten Bereich überhaupt vorkommt.

16.4 Kartendruck und Layouts

Der Kartendruck ist für Pläne, Übersichten, Abstimmungen und Anlagen gedacht. Sie können ein letztes Layout erneut verwenden oder ein neues Layout erstellen. Layouts bestimmen unter anderem Kartenausschnitt, Maßstab, Texte, Legende, Rahmen und Ausgabeformat.

Workflow:

  1. Karte in der gewünschten Ansicht vorbereiten.
  2. Hintergrundkarte, Geodatenlayer und Objektgruppen passend einschalten.
  3. Drucken > Kartendruck (Neues Layout) öffnen.
  4. Maßstab, Kartenausschnitt und Texte prüfen.
  5. Probedruck oder PDF erzeugen.
  6. Wenn das Layout wiederverwendet wird, unter Drucken > Layouts pflegen.

Layouts für Kataster, Dokumentation, Kontrolle, Reparatur, Demontage, Bodenmarkierungen, Infotafeln, Möblierung und Knotendokumentationen sind projektweit wirksam. Änderungen daran sollten nur durch berechtigte Anwender erfolgen.
