10. Fotos und Bildzuweisung

10. Fotos und Bildzuweisung

Modulhinweis: Planung für Standortfotos. Fotoarchiv, Fotoquellen, Exportfreigaben und importierte Befahrungsfotos benötigen Fotoarchiv/Fotofunktionen bzw. VP-Mobile.

Fotos dokumentieren den Standort und helfen bei Montage, Kontrolle und Abstimmung.

10.1 Foto-Tabs und Statussymbole

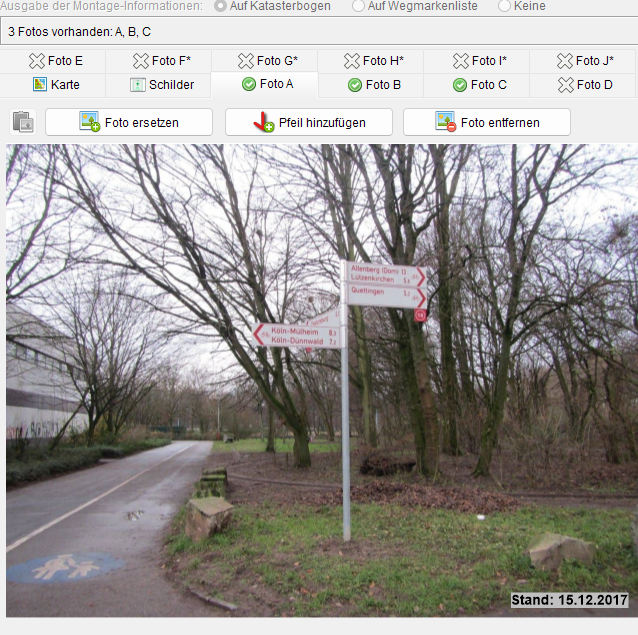

Im Standortdialog können mehrere Fotos verwaltet werden, zum Beispiel Foto A, B, C und weitere Slots. Symbole zeigen, ob ein Foto vorhanden ist oder ob ein Slot leer bzw. besonders markiert ist.

Typische Bedienung:

1. Gewünschten Foto-Tab wählen.
2. Vorhandenes Foto prüfen.
3. Bei Bedarf Foto ersetzen.
4. Mit Pfeil oder Markierung die relevante Blickrichtung oder Objektposition hervorheben.
5. Foto entfernen nur, wenn klar ist, dass es nicht mehr verwendet werden soll.

10.2 Montageinformationen

Über Ausgabe der Montage-Informationen steuern Sie, ob Informationen auf dem Katasterbogen, auf einer Wegmarkenliste oder gar nicht ausgegeben werden. Verwenden Sie das bewusst: Zu viele Hinweise machen Druckunterlagen unübersichtlich, fehlende Hinweise erschweren die Montage.

10.3 Katasterkarte und Bildausschnitt

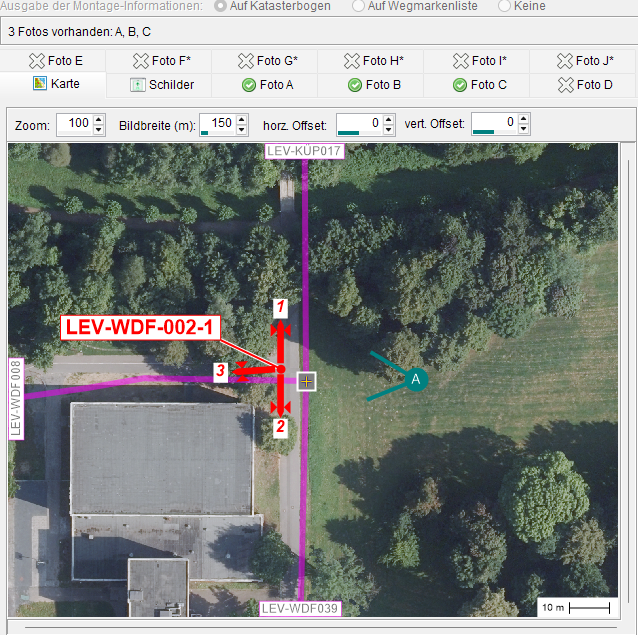

Die Karte im Standortdialog zeigt die Lage am Knoten.

Wichtige Einstellungen:

• Zoom: Vergrößerung der Kartendarstellung.
• Bildbreite: Breite des Kartenausschnitts in Metern.
• horizontaler/vertikaler Offset: verschiebt den Ausschnitt.
• Katasterkarte-Menü: wählt WMS, Grundkarte, topografische Karte, sonstige Karte, Standardmittelpunkt oder Standardausschnitt.

Workflow für gute Katasterbilder:

1. Standort und Pfosten in der Karte prüfen.
2. Kartenquelle wählen.
3. Bildbreite passend einstellen.
4. Ausschnitt so verschieben, dass Pfosten, Nachbarknoten und relevante Wege sichtbar sind.
5. Schildervorschau und Foto daneben prüfen.
6. Erst dann Katasterbogen oder PDF ausgeben.

10.4 Fotoarchiv, Fotoquellen und Sichtbarkeit

Fotos können je nach Projekt aus unterschiedlichen Quellen stammen: Planungsfotos, Wartungsfotos, Altbestandsfotos, sonstige Fotos oder aus einer Befahrung importierte Bilder. In den Projekt- und Verwaltungsfunktionen können Fotoverzeichnisse, Fotoquellen und Sichtbarkeitseinstellungen gepflegt werden.

Für Anwender sind drei Fragen wichtig:

1. Darf das Foto gedruckt werden? Nicht jedes Foto gehört automatisch auf Katasterbogen oder Dokumentationsbogen.
2. Darf das Foto exportiert werden? Bei Viewer-, Datenexport- oder Übergabefunktionen kann der Fotoexport eingeschränkt sein.
3. Ist die Quelle nachvollziehbar? Bei Befahrung, Wartung und Altbestand sollte klar sein, wann und aus welcher Quelle ein Foto stammt.

Wenn ein Foto nicht erscheint, obwohl eine Datei vorhanden ist, prüfen Sie Fotoquelle, Sichtbarkeit, Projektverzeichnis und die gewählte Ausgabeart. Bei importierten Befahrungsfotos kontrollieren Sie zusätzlich, ob neue Fotos in das Standardverzeichnis, ein Zusatzverzeichnis oder ein separates Importverzeichnis übernommen wurden.
